概述

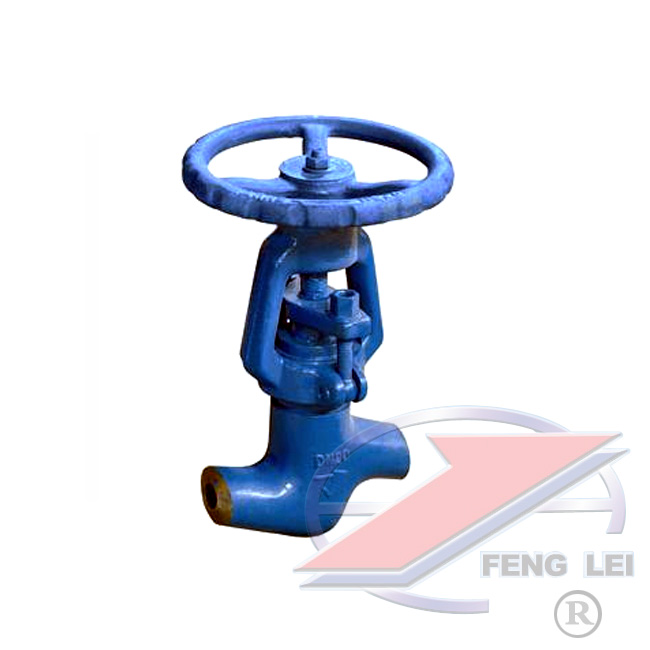

J61Y-P54 型高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)，电站截止阀适用于石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
产品特点
1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠
执行标准
设计标准：JB/T 3595/E101
结构长度：JIS E101
对焊端：ANSI B16.25
试验与检验：JIS E101
压力-温度：JB/T 3595
产品标识：GB/T 12220
供货规范：JIS E101
主要性能和使用范围
|
产品型号 |
公称压力PN/MPa |
试验压力/MPa |
工作压力/MPa |
工作温度/℃ |
适用介质 |
|||
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
|
J61Y-1OO |
1O |
15 |
11 |
- |
- |
- |
≤450 |
水、蒸汽、油品 |
|
J61Y-200 |
20 |
30 |
22 |
- |
- |
- |
||
|
J61Y -250 |
25 |
38 |
28 |
- |
- |
- |
||
|
J61Y -320 |
32 |
48 |
36 |
- |
- |
- |
||
|
J61Y-P54/100V |
- |
30 |
22 |
1O |
- |
- |
≤540 |
蒸汽 |
|
J61Y-P54/140V |
- |
38 |
28 |
14 |
- |
- |
||
|
J61Y-P54/170V |
- |
48 |
36 |
17 |
- |
- |
||
|
J61Y-P55/100V |
- |
38 |
28 |
- |
10 |
- |
≤555 |
|
|
J61Y-P55/140V |
- |
48 |
36 |
- |
14 |
- |
||
|
J61Y-P55/170V |
- |
53 |
39 |
- |
17 |
- |
||
|
J61Y-P57/100V |
- |
48 |
36 |
- |
- |
1O |
≤570 |
|
|
J61Y-P57/140V |
- |
55 |
40 |
- |
- |
14 |
||
|
J61Y-P57/170V |
- |
60 |
44 |
- |
- |
17 |
||
主要零件材料
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H J961H |
25 WCB |
25 WCB |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢 |
|
J61Y J961Y |
25 |
25 |
铬不锈钢 |
25 |
硬质合金 |
||||
|
J61Y-P54 |
12CrlMoV WC6 |
12CrlMoV WC6 |
20CrlMo1VA |
12CrlMoV |
硬质合金 |
||||
|
J61Y-P55 J961Y-P55 |
12CrlMoV WC6 |
12CrlMoV WC6 |
20CrlMo1VA |
12CrlMOV |
硬质合金 |
||||
|
J61Y-P57 J961Y-P57 |
12CrlMoV WC9 |
12CrlMoV WC9 |
20CrlMo1VA |
12CrlMOV |
硬质合金 |
主要尺寸及重量
|
型号 |
公称通径 |
尺 寸 （ mm ） |
重 量 |
|||
|
d |
L |
H |
Do |
|||
|
J61Y-200 |
50 |
55 |
350 |
497 |
350 |
|
|
100 |
109 |
600 |
806 |
600 |
|
|
|
J61Y-250 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
180 |
6.8 |
|
|
25 |
22 |
180 |
308 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
|
50 |
42 |
250 |
493 |
350 |
36.5 |
|
|
65 |
56 |
340 |
775 |
450 |
120 |
|
|
80 |
64 |
390 |
848 |
500 |
150 |
|
|
100 |
84 |
480 |
910 |
600 |
240 |
|
|
J61Y-P54/100V |
10 |
12 |
110 |
170 |
150 |
2.5 |
|
20 |
23 |
150 |
270 |
200 |
9.2 |
|
|
25 |
27 |
180 |
270 |
200 |
9.5 |
|
|
32 |
32 |
180 |
365 |
250 |
15 |
|
|
40 |
36 |
250 |
493 |
320 |
38 |
|
|
50 |
45 |
350 |
580 |
320 |
75 |
|
|
65 |
57.6 |
430 |
605 |
350 |
105 |
|
|
80 |
74 |
470 |
660 |
500 |
115 |
|
|
100 |
84 |
480 |
910 |
600 |
250 |
|
|
J61Y-320 |
10 |
10 |
110 |
230 |
150 |
3.8 |
|
20 |
19 |
150 |
272 |
200 |
6.8 |
|
|
25 |
22 |
180 |
318 |
250 |
11.2 |
|
|
32 |
26 |
180 |
308 |
250 |
11.8 |
|
|
40 |
36 |
250 |
493 |
350 |
36.5 |
|
