概述

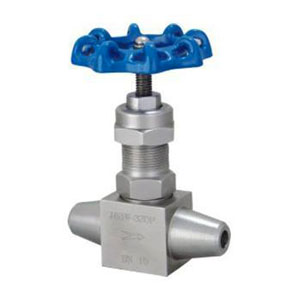

J61Y焊接式针型阀是仪表测量管路系统中重要组成部分，该阀主要有截止阀和球阀，其作用是开启或切断管道通路。该阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，比其他类型的阀门能够耐受更大的压力，该阀的密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。
计与制造标准：
●设计与制造：GB/T12223-89
●焊接尺寸：JB/T 1751-75
●结构长度：GB12221
●检验与实验：GB/T13927
主要零件材料Materials for main parts
|
零件名称 Part name |
阀杆、阀盖、螺栓Body,Bonnet bolt |
阀杆、阀瓣密封圈Stem,Disc,Gasket |
填料 |
垫片 |
手柄 |
|
J61Y-170V |
铬镍不锈钢Cr.NiStainlesss steel |
不锈钢 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡胶石棉板Latex asbestos |
优质碳钢 |
主要性能规范Chief property and specifieation
|
型号 |
公称压力 |
试验压力PS(MPs) |
工作压力(MPa) |
工作温度(℃) |
适用介质Applicable |
||
|
壳体Shell |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
电站、石油气、水、油品等 |
|
J61Y-160P |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤200℃ |
|
主要外形及连接尺寸Main external and connecting dimensions(mm)
|
公称直径DN(mm)Nominal Diameter |
管螺纹RC Source loint |
尺寸Dimensions |
重量(Kg) |
||||
|
Do |
L |
H |
Hi |
d |
|||
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
12000 |
145 |
150 |
165 |
15 |
2.60 |
相关关键词：焊接式针型阀，对焊针型阀，承插焊针型阀，针形阀
